小型噴霧干燥機使用教程安裝說明

a)小型噴霧干燥機設備的安裝   用雙手將旋風分離器拖住然后接入干燥室固定托板上(置于白色PTFE墊塊上)，鎖緊卡箍即可。

b)管道的安裝  將管道緊縮螺母、密封圈墊片套入旋風分離器的出風管上，然后一起插入設備出風管中，調節干燥室出風口與旋風分離器進風口的位置，使兩個口平直對齊，用卡箍將兩個口連接起來，*后緊縮卡箍。

c)用卡箍將集料瓶和旋風分離器連接起來

d)用卡箍將集料管和干燥室連接起來

e)將噴霧腔安裝到設備上，連接4mm白色氣管(通針用)和6mm藍色氣管(噴霧用)

f)安裝食品級硅膠管至蠕動泵上，并插入噴霧槍進料口

注意：安裝和清洗時注意小心輕放

確認**的部件都已安裝就位后再上電操作

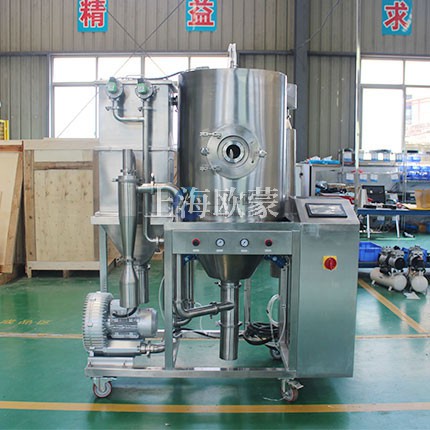

1、霧化器； 2、大卡箍； 3、尾氣管； 4、鎖緊螺母； 5、旋風分離器； 6、1 號卡箍；7、收集瓶；8、大卡箍； 9、蠕動泵； 10、干燥室； 11、觸摸屏；12、2 號卡箍； 13、電源開關；14、進料管； 15、3 號卡箍； 16、收集管

說明:設備上電后，中英文觸摸屏顯示界面，可通過點擊控制面板進入界面

說明：系統快捷主菜單，常用參數設定，在溫度監控和參數設定可在此界面溫度監控中設備溫度曲線，PV和SV中顯示設定溫度和當前溫度，參數設定中操作，如風機頻率（風量大?。?，蠕動泵轉速（進料速度），通針間隔時間（根據物料屬性可調節通針時間）等等。

安裝**后使用步驟操作方法：（將機器總開關打開→風機打開（設定好所需風量）→加熱器打開（設定好所需溫度）→空壓機打開（設定好所需壓力）→蠕動泵打開（設定好轉速）

蠕動泵:  點擊”打開”,蠕動泵”啟動”,再點擊”停止則關閉，蠕動泵轉速可在參數設定中設定，可根據進風溫度的設定值蠕動泵的轉速（溫度高蠕動泵可調快，蒸發量就快），蠕動泵設定*大值5-100轉/分鐘。

風機  控制風機的啟動和停止，點擊風機按鈕綠色區(左邊)，風機啟動(按鈕移動到”啟動”),點擊右邊，風機停止（按鈕移動到”停止”）.。

通針  控制通針的啟動和停止，點擊通過按鈕綠色區（左邊），通過啟動(按鈕移動到”啟動”)，點擊右邊，通過停止（按鈕移動到”停止”），通針的運行速度在界面參數設定中通過改變通針設定的設定值來改變運行速度。

空氣壓縮機 控制空壓機的啟動和停止，點擊空氣壓縮機按鈕綠色區（左邊），空壓機啟動(按鈕移動到”啟動”)，點擊右邊，空壓機停止（按鈕移動到”停止”）。

加熱器  控制電加熱器的啟動和停止，點擊加熱器按鈕綠色區（上面），加熱器啟動(按鈕移動到”啟動”)，點擊右邊，加熱器停止（按鈕移動到”停止”）。

注：在風機沒啟動之前加熱器是不會啟動的。

風機設定 設定分機的轉動頻率 ，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按ENTER鍵修改完畢。

蠕動泵手動  手動控制蠕動泵的運行，點擊蠕動泵自動按鈕綠色區（上面）（顯示ON），蠕動泵自動啟動，顯示右邊，蠕動泵停止（顯示OFF）

通針設定 通過通針的運行頻率，數值代表幾秒鐘啟動一次，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按ENTER鍵修改完畢。

蠕動泵設定  設定蠕動泵的進料量r/m),按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按ENTER鍵修改完畢。

說明：點擊控制面板進入界面（二），點擊主菜單進入界面（一）

進風溫度自調  調整進風溫度的穩定性，當且僅當干燥時發現進風溫度顯示值與進風溫度設定值之間有較大的波動時，根據溫度曲線觀看，曲線保持一致時進行進料噴霧干燥。

注：將風機和加熱器啟動后進行進風溫度設定調節功能，

進風溫度設定值  設定進風溫度，按動數值框，彈出數字鍵盤，按CLR鍵將數字清零，然后輸入所需的值，按ENTER鍵修改完畢。

出風溫度自調 根據進風溫度而定

出風溫度顯示值  根據進風溫度顯示出風溫度的實際值
